機械密封的摩擦功率消耗

    機械密封的摩擦功率消耗：
    機械密封在工作時，主要摩擦熱的來源一方面是端面密封副在摩擦過程中產生的摩擦熱，另一方面是旋轉元件在被密封介質中摩擦產生的攪拌熱�？芍�，機械密封的總摩擦功耗N應包括端面密封副的摩擦功耗Nf和攪拌功耗Na。即：

    端面密封副的摩擦功耗Nf可通過下式計算

    而攪拌功耗Na的計算與密封腔內被密封介質的流動狀態有關，可根據決定流體流動狀態的雷諾數的大小分層流和紊流進行討論。雷諾數的計算公式為

    式中密封腔內徑，m；
           密封外徑，m；
            密封外圓周速，m/s；
           被密封介質的密度，kg/立方米;
           液體動力黏度，Pa·s。
    當雷諾數Re>2000時，流體處于紊流狀態。當被密封介質的黏度較大時，層流的攪拌功率消耗為

    紊流的攪拌功率消耗為

    式中L－－密封旋轉件的長度，m。
    如果將密封看做是密封腔內--旋轉圓筒時，可通過下式來確定密封副的攪拌功耗

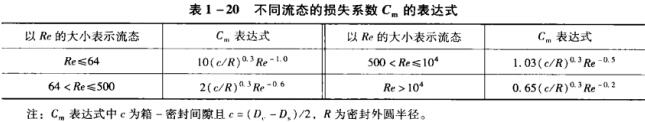

    式中Cm為不同流態的損失系數，各種流態下其表達式見表1-20。
    表1-20不同流態的損失系數Cm的表達式

    國標103機械密封
