機械密封氣膜密封的自動調整性

    機械密封氣膜密封的自動調整性：
    機械密封的氣膜密封端面間隙及氣膜壓力分布可實現自動調整，如圖3-6所示，在分析過程中對槽型結構不予考慮。

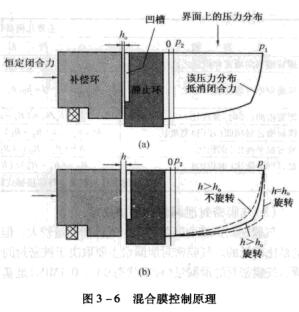

    圖3-6混合膜控制原理

    上圖中，圖表示在零轉速、間隙為he條件下的密封端面間隙的膜壓分布曲線，氣膜靜壓力與閉合力平衡，氣體通過凹槽和間隙向前流動并沿徑向擴展，使得氣膜壓力由P1下降至大氣壓力P2。在氣體流動過程中，由于流經大間隙的槽區的阻力很小，氣膜壓力下降甚少，大部分壓降發生在未開槽的密封壩區。
    圖表示在軸旋轉與軸停止旋轉兩種情況下的密封端面間隙的膜壓分布曲線。當軸旋轉時，氣體被壓送至槽的末端產生附加的流體動壓力，壓力分布曲線發生變化，從平衡位置向上移，此時作用在補償環上的力不再平衡，實際上補償環將間隙從、增大到知以恢復平衡時的膜壓分布曲線；此時若軸停止旋轉，流體動壓效應消失，壓力分布將從平衡壓力處降低，這將使補償環沿軸向運動，將間隙從h減少到h0。
    從上面分析可知氣膜密封固有的特點，只要保證密封端面非接觸以及總閉合力不變，則端面平均膜壓也將保持不變；另一方面，當平均氣膜厚度確實發生變化時，這可從泄漏量的變化中得以體現。
    小型金屬波紋管機械密封
