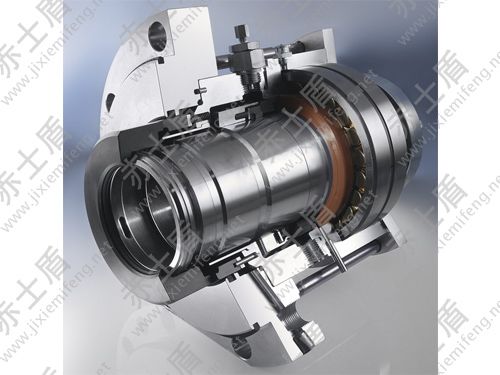

雙端面機械密封

工作范圍

        軸直徑：dN / dw = 30…200(500)mm(1.18“7.87…”(7.87“))

        軸向補償軸/外罩：

        dN / dw 30…60毫米(1.18“2.36…”)：max.±1.5毫米(0.059 ")

        dN/dw > 60mm (2.36)：max.±2.0毫米(0.079 ")

        徑向偏心軸/外罩：max.±0.3毫米(0.012 ")

        壓力：

        p1(媒體)= vacuum…14(23)bar(203(334 PSI))

        p3(緩沖液)= max.16 (25)bar (232 (363 PSI))

        Δp3 > p1 = min. 2 bar (29 PSI), max. 10 bar (145 PSI)

        溫度：

        t1(媒體)= -20°C…+ 200(300)°C(4…+ 392°F(572°F)

        滑動速度：vg = 20米/秒(66英尺/秒)

        對于超出此范圍的應用程序，請查詢。

材料

        產(chǎn)品方面：

        密封端面，閥座:碳化硅(Q1)，

        碳化鎢(U)

        金屬件：鉻鋼(E)、CrNiMo鋼(G)、

        Hastelloy®(M)

        大氣方面：

        密封端面，閥座:碳化硅(Q1)，碳。

        石墨浸漬樹脂(B)

        金屬件：鉻鋼(E)、CrNiMo鋼(G)

        產(chǎn)品和大氣方面：

        彈簧：CrNiMo鋼(G)、Hastelloy®(M)

        二次密封：EPDM (E)， FKM (V)，

        FFKM (K)， FKM, FEP包裝(M5)

        根據(jù)要求的其他材料。
